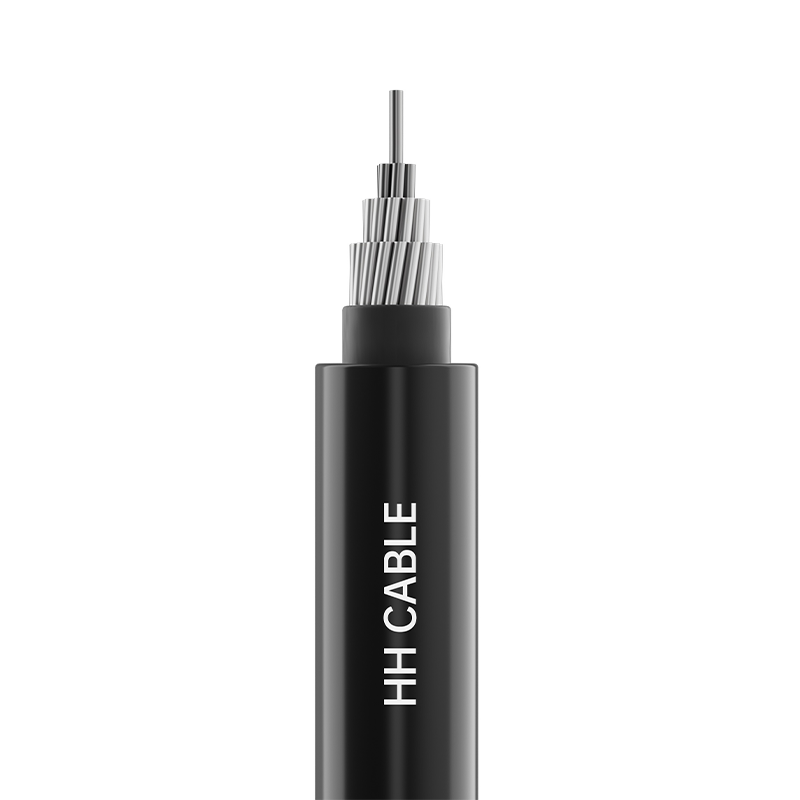

20 kV und darunter, Stahlkern, verstärkter Aluminiumkern (Aluminiumlegierungskern), isoliertes Freileitungskabel

Produktname: Isoliertes Freileitungskabel mit 20 kV und darunter, Stahlkern, verstärktem Aluminiumkern (Aluminiumlegierungskern).

1-Implementierungsstandards

Q/320282DJD002-2021, Q/320282DJD007-2025

2-Produkt-Modell

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q usw.

3- Spannungsniveau

1kV, 10kV, 20kV

4-Produktspezifikationen

Anzahl der Kerne

Spezifikationen (Aluminium/Stahl)

1

10/2 mm 2 ~ 400/95 mm 2

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Runder, mit komprimiertem Stahlkern verstärkter Leiter (Aluminium oder Aluminiumlegierung).

Leiterschirm (falls vorhanden)

Vernetzte oder nicht vernetzte halbleitende Materialien

Isolierung

Witterungsbeständiges Isoliermaterial aus hochdichtem Polyethylen oder vernetztem Polyethylen

6-Identifizierung der Isolierung

Identifizierung der Isolierungsfarbe:

Die Farbe der Isolierung ist schwarz oder je nach Kundenwunsch.

7-Besondere Leistungsanforderungen

Witterungsbeständigkeit, UV-Beständigkeit, Zugfestigkeit usw.

8- Eigenschaften der Kabelanwendung

8.1 Die maximal zulässige Dauernenntemperatur des Kabelleiters im Normalbetrieb:

Gewöhnliches Polyethylen, Polyvinylchlorid: 70℃; Polyethylen hoher Dichte: 75 ℃; vernetztes Polyethylen: 90℃.

8.2 Die maximal zulässige Temperatur des Kabelleiters während eines Kurzschlusses (Dauer nicht länger als 5 Sekunden) beträgt: gewöhnliches Polyethylen, Polyvinylchlorid: 130℃; Isolierung aus hochdichtem Polyethylen: 150℃; vernetzte Polyethylenisolierung: 250℃.

8.3 Die Temperatur der Kabelinstallation sollte nicht unter -20 °C liegen

8.4 Mindestbiegeradius bei der Kabelverlegung:

Nicht weniger als das 20-fache des Außendurchmessers des Kabels.

8.5 Stahlverstärkte isolierte Freileitungskabel aus Aluminium (Aluminiumlegierung) bis zu 20 kV werden häufig beim Bau und bei der Modernisierung ländlicher Stromnetze verwendet, insbesondere bei Stromversorgungssystemen mit großer Spannweite in Berggebieten. Im Vergleich zu Leitern aus reinem Aluminium bieten sie eine höhere Bruchfestigkeit und bessere Durchhangeigenschaften und erhöhen die Übertragungskapazität, ohne die Mastlasten zu ändern. Die Anzahl der Masten kann entsprechend den Besonderheiten von Berggebieten oder Flüssen reduziert werden, um eine Stromversorgung über große Spannweiten zu erreichen.
