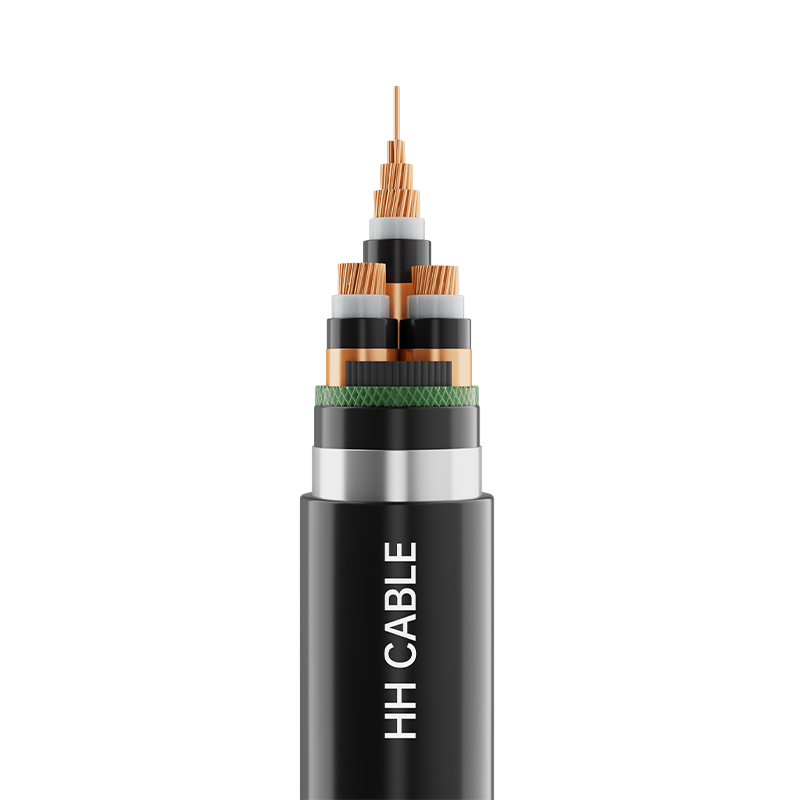

6–35 kV vernetztes, mit Polyethylen isoliertes Stromkabel

Produktname: 6–35 kV vernetztes, mit Polyethylen isoliertes Stromkabel

1-Implementierungsstandards

GB/T2706.2～3-2020

2-Produkt-Modell

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 usw.

3- Spannungsangaben

Spannungsniveau

Anzahl der Kerne

Spezifikation

Kupferleiter

Leiter aus Aluminium oder Aluminiumlegierung

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20kV

3

25 mm 2 ～630 mm 2

25 mm 2 ～630 mm 2

1

25 mm 2 ~ 800 mm 2

25 mm 2 ~ 800 mm 2

18/20（30）kV

3

35 mm 2 ～630 mm 2

35 mm 2 ～630 mm 2

1

35 mm 2 ~ 800 mm 2

35 mm 2 ~ 800 mm 2

21/35kV

26/35kV

3

50 mm 2 ～630 mm 2

50 mm 2 ～630 mm 2

1

50 mm 2 ~ 800 mm 2

50 mm 2 ~ 800 mm 2

4- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Runder verdichteter Leiter (Kupfer, Aluminium oder Aluminiumlegierung).

Dirigent shielding

Vernetztes halbleitendes Material

Isolierung

Isoliermaterial aus vernetztem Polyethylen

Isolierung shielding

Vernetztes halbleitendes Material

Metallabschirmung

Kupferbandwicklung oder spärliche Kupferdrahtwicklung; Darüber hinaus kann je nach Bedarf ein Glasfaserkabel zur Temperaturüberwachung hinzugefügt werden

Füllung (falls vorhanden)

Nicht hygroskopische fächerförmige Füllstreifen aus Polypropylen oder

Nicht hygroskopisches, netzartiges Füllseil aus Polypropylen

Kabelwickelband (falls vorhanden)

Vlies- oder Polypropylenband

Isolierhülse (falls vorhanden)

PVC- oder Polyethylen- oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial

Rüstung (falls vorhanden)

Edelstahlband oder Aluminiumband oder Aluminiumlegierungsband oder verzinktes Stahlband oder Edelstahldraht oder Aluminiumdraht oder Aluminiumlegierungsdraht oder verzinkter Stahldraht

Außenmantel

PVC- oder Polyethylen- oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial

5-Draht-Aderidentifizierung

Einadriges Kabel: entsprechend der natürlichen Farbe der Isolierung – Originalfarbe

Dreiadriges Kabel: gelbe, grüne, rote Farbbandkennzeichnung oder aufgedruckte 1, 2, 3 weiße Zahlenkennzeichnung oder nach Kundenwunsch

6-Mantel-Farbe

Schwarz oder nach Kundenwunsch

7-Besondere Leistungsanforderungen

Flammhemmende A/B/C-Klasse, raucharm und halogenfrei, termitensicher, nagetiersicher, UV-beständig, wasserbeständig usw.

8- Eigenschaften der Kabelanwendung

8.1 Die maximal zulässige Dauertemperatur des Kabelleiters im Normalbetrieb beträgt 90 °C.

8.2 Bei einem Kurzschluss (Dauer nicht länger als 5 Sekunden) beträgt die maximal zulässige Temperatur des Kabelleiters 250 °C.

8.3 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen

8.4 Mindestbiegeradius für die Kabelinstallation

8.4.1 Einadriges, ungepanzertes Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 20-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels.

8.4.2 Einadriges armiertes Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels.

8.4.3 Dreiadriges ungepanzertes Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels.

8.4.3 Dreiadriges Panzerkabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 10-fache des Außendurchmessers des Kabels.

8,5-Kabel werden häufig in Stromübertragungs- und -verteilungssystemen verwendet, einschließlich städtischer Stromverteilungsnetze und industrieller Stromversorgungen. Das Kabel eignet sich für die feste Installation im Innen- und Außenbereich und kann direkt in Rohrleitungen, Kabeltrassen, Leitungen und Kabelgräben verlegt werden. Mit Metallband gepanzerte Kabel können mechanischen Kräften, aber keiner nennenswerten Spannung standhalten; drahtarmiertes Kabel hält mechanischen Kräften und erheblichen Spannungen stand; Ein ungepanzertes Kabel kann Zug oder Druck nicht standhalten.
