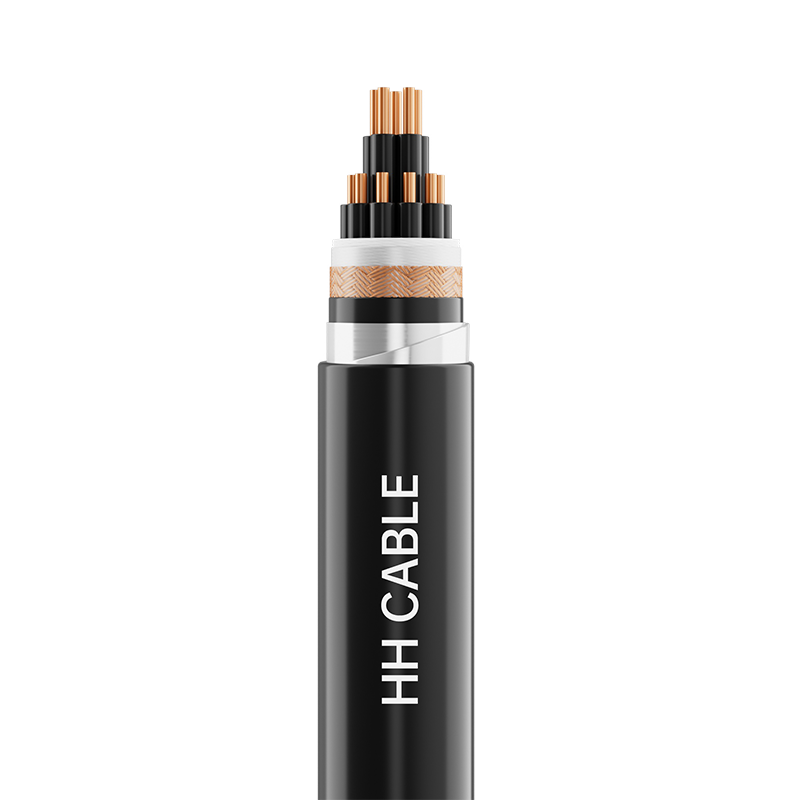

| Produktname: 450–750 V vernetztes Polyethylen-isoliertes Steuerkabel |
| 1-Implementierungsstandards | GB/T9330-2020 |
| 2-Produkt-Modelll | KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR usw. |
| 3- Spannungsniveau | 450/750V |
| 4-Produktspezifikationen Gitter | Model | Leiter-Nennquerschnitt mm2 |
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| Anzahl der Kerne |
| KYJV, KYJVP und andere Serien | — | 2~61 | 2~19 | 2-10 |
| KYJV P2, KYJVP3, KYJVP4 und andere Serien | — | 4~61 | 4~19 | 4-10 |
| KYJV22, KYJVP2-22, KYJYP2-23 und andere Serien | — | 7~61 | 4~61 | 4~19 | 4-10 |
| KYJV32, KYJY33 und andere Serien | — | 19~61 | 7~61 | 4~19 | 4-10 |
| KYJVR, KYJYR und andere Serien | 2~61 | — | — | — |
| KYJVRP, KYJYRP und andere Serien | 2~61 | 2~48 | — | — | — |
| Hinweis: 1. Die Spezifikationsbereiche für flammhemmende Kabel, halogenfreie, raucharme flammhemmende Kabel, feuerbeständige Kabel und deren kombinierte Kabel sind die gleichen wie die der oben genannten entsprechenden Modelle. 2. Die empfohlenen Kernnummernreihen sind: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 und 61 Kerne. |
| 5- Beschreibung der Kabelstruktur | Kabelstruktur | Materialbeschreibung |
| Dirigent | Massiver Kupferleiter der Klasse 1 oder runder Kupferlitzenleiter der Klasse 2 oder weicher Kupferleiter der Klasse 5 |
| Feuerschutzschicht (falls vorhanden) | Glimmerband |
| Isolierung | Isoliermaterial aus vernetztem Polyethylen |
| Füllung | Nicht hygroskopisches, netzartiges Füllseil aus Polypropylen |
| Kabelwickelband | Vliesstoff oder Polyesterband |
| Metallabschirmung | Kupferdrahtgeflecht oder (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband) Umwicklung |
| Futter (falls vorhanden) | Geprägtes Polypropylenband oder Ummantelungsmaterial (Polyvinylchlorid oder Polyethylen oder halogenfreies, raucharmes, flammhemmendes Material). |
| Isolierhülse (falls vorhanden) | PVC- oder Polyethylen- oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial |
| Rüstung (falls vorhanden) | Verzinktes Stahlband oder verzinkter Stahldraht |
| Außenmantel | PVC- oder Polyethylen- oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial |

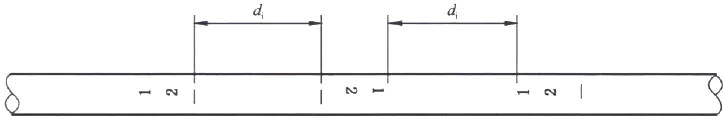

| 6-Draht-Aderidentifizierung | 6.1 Identifizierung der Isolierungsfarbe: 6.1.1 Wenn farbige Isolierung zur Kennzeichnung isolierter Drahtadern verwendet wird, darf jede isolierte Drahtader nur eine Farbe verwenden, mit Ausnahme der Kombinationsfarbe Grün/Gelb. 6.1.2 Die Farben der Isolationsader eines mehradrigen Kabels dürfen nicht grün und gelb sein, da es sich hierbei nicht um kombinierte Farben handelt. 6.1.2 Bei grün/gelb isolierten Drahtadern muss eine Farbe mindestens 30 % und nicht mehr als 70 % der Oberfläche des isolierten Drahtkerns bedecken, und die andere Farbe muss den Rest bedecken und durchgehend einheitlich sein. 6.1.4 Das bevorzugte Farbspektrum für die Isolationsfärbung von Kabeln mit fünf oder weniger Adern ist wie folgt: 2 Adern: kein bevorzugtes Farbspektrum; 3 Adern: grün/gelb, blau, braun oder blau, schwarz, braun; 4 Adern: grün/gelb, blau, schwarz, braun oder blau, schwarz, braun, grau oder orange; 5-adrig: grün/gelb, blau, schwarz, braun, grau oder orange, oder blau, schwarz, braun, grau, orange oder andere verschiedene Farben. 6.1.5 Wenn besondere Anforderungen an die Chromatographie bestehen, können die Angebots- und Nachfrageparteien entsprechend den Kundenanforderungen verhandeln und festlegen. 6.2 Digitale Isolierungsidentifikation: 6.2.1 Kabel mit sieben oder mehr Adern müssen durch Nummern gekennzeichnet sein. Die Isolierung muss die gleiche Farbe haben und numerisch von der Innenschicht zur Außenschicht in natürlicher Reihenfolge angeordnet sein, beginnend mit dem isolierten Kern Nr. 1 (schwarze Isolierung mit weißer Beschriftung wird empfohlen), mit Ausnahme des grün/gelben isolierten Kerns (falls vorhanden). 6.2.2 Wenn das Zeichen aus einer einzelnen Zahl besteht, sollte unter der Zahl eine horizontale Linie hinzugefügt werden. Wenn das Zeichen aus zwei Zahlen besteht, sollten diese vertikal angeordnet werden und unter der letztgenannten Zahl eine horizontale Linie hinzugefügt werden. Der Abstand di zwischen zwei benachbarten Zahlengruppen sollte nicht größer als 50 mm sein. Die Anordnung der digitalen Identifikationsschilder ist in der folgenden Abbildung dargestellt: |
| 7-Mantelfarbe | Schwarz oder nach Kundenwunsch |
| 8-Besondere Leistungsanforderungen | Flammhemmende A/B/C-Klasse, raucharm und halogenfrei, termitensicher, nagetiersicher, UV-beständig, kältebeständig, mineralölbeständig usw. |
| 9- Eigenschaften der Kabelanwendung | 9.1 Die maximal zulässige Dauertemperatur des Kabelleiters im Normalbetrieb beträgt 90 °C. 9.2 Die maximal zulässige Temperatur des Kabelleiters während eines Kurzschlusses (Dauer nicht länger als 5 Sekunden) beträgt 250℃. 9.3 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen 9.4 Mindestbiegeradius bei der Kabelverlegung: 9.4.1 Weichstrukturkabel: Der Biegeradius darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen. 9.4.2 Ungepanzerte Kabel: Der Biegeradius darf nicht weniger als das 8-fache des Außendurchmessers des Kabels betragen. 9.4.3 Gepanzerte und metallgeschirmte Kabel: Der Biegeradius darf nicht weniger als das 12-fache des Außendurchmessers des Kabels betragen. 9.5 Dieses Kabel wird häufig in Steuer-, Signalübertragungs-, Überwachungs- und Schutzschaltungssystemen mit einer Nennspannung von 450/750 V und darunter verwendet, um einen sicheren, stabilen und effizienten Betrieb elektrischer Systeme zu gewährleisten. Es kann fest installiert und im Innen- und Außenbereich verwendet oder direkt in Kabelrohren und Kabelgräben vergraben werden |
