IndustriekabelHersteller

Von uns hergestelltes Industriekabelsortiment

Unsere Industriekabelfamilie basiert auf festen und flexiblen Installationen in Fabriken, Umspannwerken, Wasseraufbereitungsanlagen, Werkzeugmaschinen und Prozessanlagen. Jede Konstruktion wird durch Spannungsniveau, Isolationsmaterial, Abschirmungstyp, Aderzahl und Mantelzusammensetzung definiert, sodass die gleiche Leitergröße in mehreren Leistungsstufen geliefert werden kann.

Anwendungsanpassung in industriellen Systemen

Die Auswahl von Industriekabeln beginnt mit der Signal- oder Leistungsaufgabe und geht dann zur Umgebung über. Ein Kabel, das 4–20 mA von einem Drucktransmitter überträgt, hat andere Abschirmungs- und Kapazitätsanforderungen als ein 61-adriges Verriegelungskabel in einem Motorsteuerzentrum. Wir passen die Konstruktion an die Schleife an, anstatt für jedes Panel einen generischen Typ bereitzustellen.

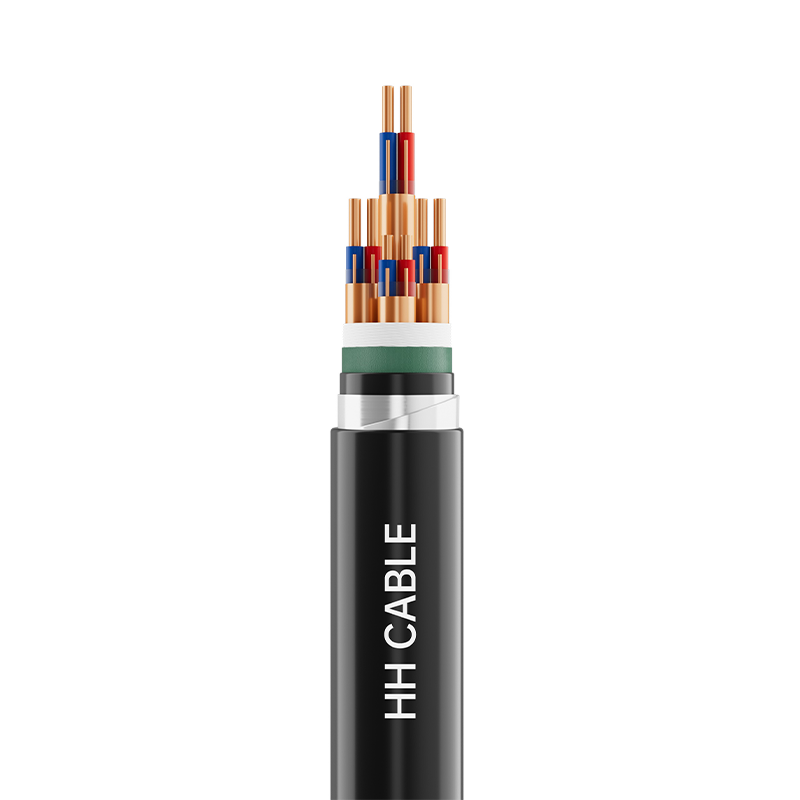

• Prozessautomatisierung: Instrumentenkabel zwischen Feldsensoren, Anschlusskästen und DCS/PLC-Schränken.

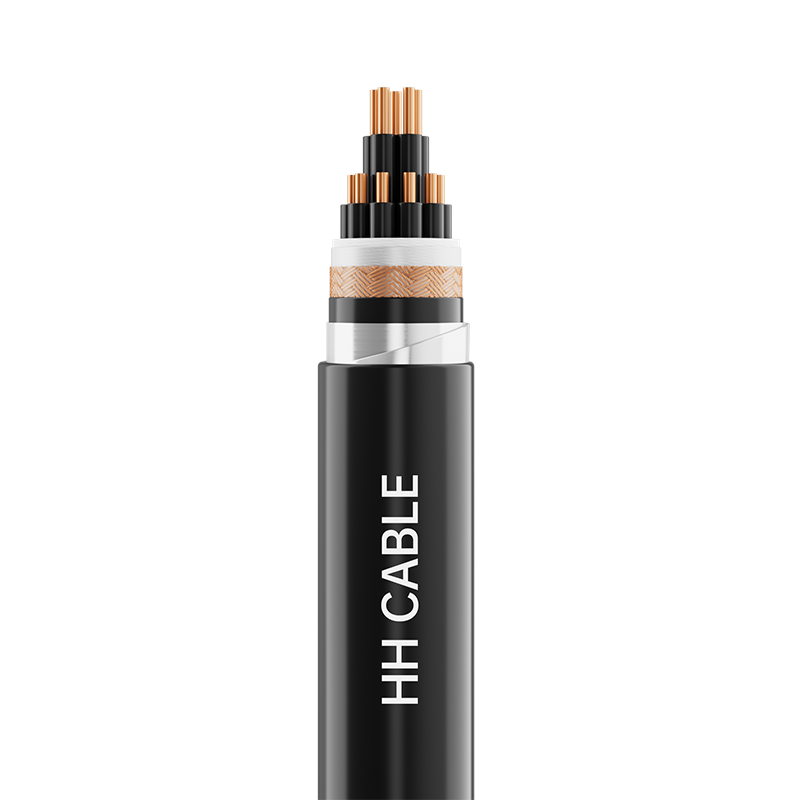

• Motorsteuerung: XLPE- oder PVC-Steuerkabel für Schütz-, Relais- und Anzeigekreise.

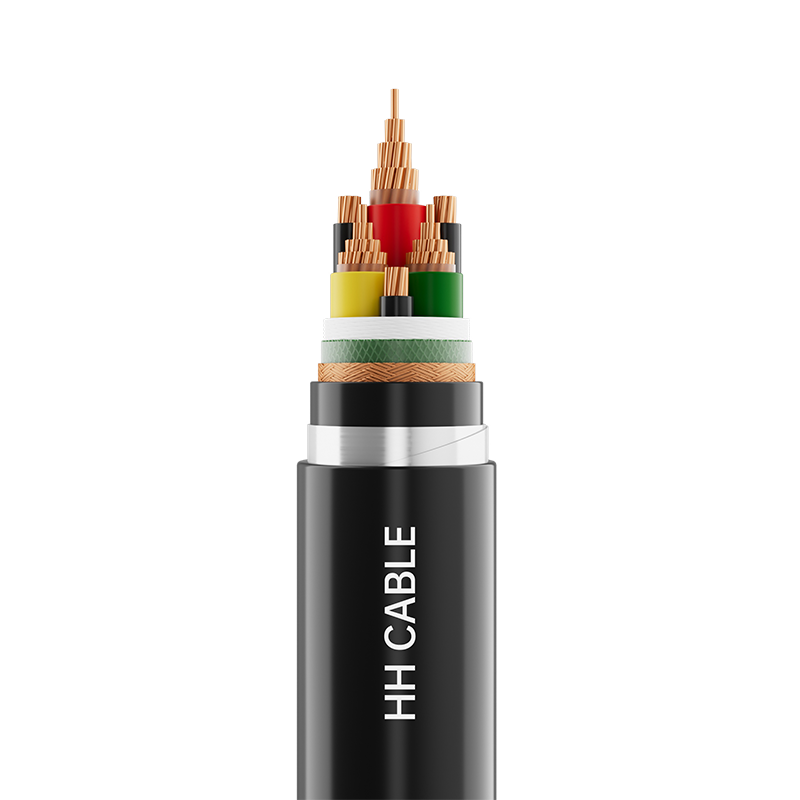

• Antriebe und Wechselrichter: 1-kV-Stromkabel mit variabler Frequenz und niedrigerer Übertragungsimpedanz.

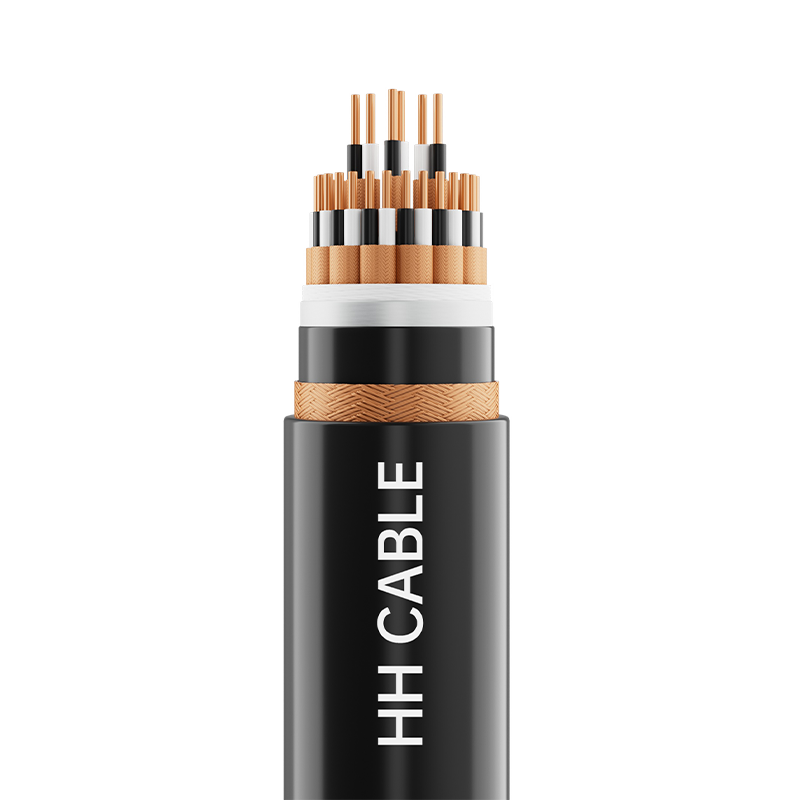

• Hochtemperaturzonen: Mit Silikon oder Fluorkunststoff isolierte Computer- und Instrumentenkabel, ausgelegt für eine Leitertemperatur von 180 °C oder 200 °C.
• Outdoor- und unterirdische Routen: armierte oder UV-beständig ummantelte Steuerleitungen für Kabelgräben und direkte Erdverlegung.

Konstruktionsoptionen und kritische Spezifikationen

Jedes von uns angebotene Industriekabel wird durch eine Konstruktionstabelle definiert. Die folgende Tabelle fasst die wichtigsten Variablen zusammen, die wir vor der Produktion anhand der für unsere Steuerungs- und Instrumentenreihen veröffentlichten Standardkonfigurationen bestätigen.

Signalintegrität und Abschirmungsdesign

Bei Instrumenten- und Computerkabeln ist die Abschirmung der Differenz zwischen einem stabilen und einem schwankenden Messwert. Wir bauen Folienschirme für hochfrequentes Rauschen, geflochtene Kupferschirme, wo Flexibilität und mechanische Robustheit erforderlich sind, und Verbundkonstruktionen aus Folie und Geflecht für die anspruchsvollsten EMV-Umgebungen. Erdungsdrähte sind im Lieferumfang enthalten, sodass die Abschirmung am Panelende geerdet werden kann.

Verdrillte Paare, Triaden und Sternvierergruppen reduzieren die magnetische Aufnahme. Wenn Strom- und Signalleiter ein Kabel teilen, trennen wir sie, um die gegenseitige Induktion zu begrenzen. Diese Entscheidungen werden in der Angebotsphase getroffen, da eine Änderung des Schildtyps nach der Produktion nicht praktikabel ist.

Temperatur-, Installations- und Umgebungsgrenzen

Die Nenntemperatur des Leiters hängt von der Isolierung ab: PVC, PE und halogenfreies Polyolefin 70 °C; XLPE 90°C; Silikonkautschuk 180°C; Fluorkunststoff 200°C. Die Kurzschlusszulässigkeit für XLPE-Steuerkabel beträgt 250 °C für bis zu fünf Sekunden. Die Installationstemperatur sollte bei Standardverbindungen nicht unter 0 °C und bei hoch- und kältebeständigen Instrumentenkabeln nicht unter -20 °C liegen.

• Biegeradius: 6× Außendurchmesser für flexible oder nicht armierte geflochtene Kabel; 8× für ungepanzerte starre Steuerkabel; 12× für gepanzerte oder metallgeschirmte Konstruktionen.
• Routenplanung: Trennen Sie Strom- und Signalkabel, halten Sie den Abstand zwischen den Kabelkanälen ein und erden Sie Abschirmungen an einem Ende, sofern das Systemdesign nichts anderes erfordert.
• Umgebung: UV-beständige Ummantelungen für Außenanlagen, Panzerungen für die direkte Erdverlegung und ölbeständige Ummantelungen für den Innenbereich von Werkzeugmaschinen.

Qualitätskontrolle und Abnahme

Henghui Cable betreibt zwei Produktionsanlagen und neun Werkstätten mit einem MES-System, das den Weg vom Rohmaterial bis zur fertigen Rolle abdeckt. Unser Qualitätsmanagement, unser Umweltmanagement sowie unsere Arbeitsschutz- und Gesundheitsschutzsysteme sind zertifiziert und unser Solar-PV-Kabelsortiment verfügt über TÜV Rheinland-, CE- und EAC-Zertifizierungen. Zu Industriekabeln gehören routinemäßige Werkstests den Leiterwiderstand, den Isolationswiderstand, die Hochspannungsfestigkeit und Maßprüfungen. Feuerbeständige und halogenfreie Typen werden anhand der relevanten Leistungsanforderungen überprüft.

Die Abnahme der Dokumentation kann Prüfberichte, Konformitätsbescheinigungen und Rollenlängenaufzeichnungen umfassen. Wenn ein Projekt eine Inspektion durch Dritte oder Zeugentests vorsieht, stimmen wir den Inspektionsplan vor dem Versand mit dem Vertreter des Kunden ab.

Verwandte Kabelfamilien für komplette Projekte

Industriekabel liegen häufig neben anderen Stromkreisen in derselben Anlage. Wir liefern das komplette Set, damit Isolationssysteme, Mantelverbindungen und Dokumentation im gesamten Projekt konsistent bleiben.

• Stromnetzübertragungs- und Transformationskabel — 1,8–3 kV, 6–35 kV und 66–110 kV XLPE-Stromkabel für Umspannwerks- und Einspeiseverbindungen.
• Schienen- und Verkehrskabel — Halogenfreie, raucharme Konstruktionen für Tunnel, Bahnhöfe und Schienenfahrzeuge.
• Infrastruktur- und Baukabel — Festverkabelung, PVC-isolierte Drähte und Leitungen für Gebäude und Anlagen.
• Neue Energiekabel – Solar-Photovoltaikkabel und zugehörige Gleichstromkabel für Erzeugungs- und Speichersysteme.

Informationen, die wir zur Konfiguration Ihrer Lösung verwenden

Um einen genauen Vorschlag für Industriekabel zu erstellen, benötigen wir den Arbeitspunkt und die Installationsbedingungen. Die folgende Checkliste spiegelt die Daten wider, die unsere Ingenieure überprüfen, bevor sie ein Angebot und eine Produktionszeichnung ausstellen.

• Schaltungsfunktion: Steuerung, Signal, Instrumentierung, Antrieb oder Energieverteilung.
• Spannungsniveau: 300/500V, 450/750V oder 1kV.
• Leitergröße und Aderanzahl: Querschnitt in mm² und Anzahl der Adern, Paare oder Dreiergruppen.
• Isolations- und Mantelmaterial: PVC, PE, XLPE, halogenfrei, Silikon oder Fluorkunststoff.
• Abschirmung und Panzerung: Folie, Geflecht, Verbundwerkstoff, Stahlband oder Stahldraht.
• Besondere Leistung: Flammhemmende Qualität, Feuerbeständigkeit, geringe Rauchentwicklung, halogenfrei, termiten-/nagetiersicher, UV- oder Ölbeständigkeit.
• Installationsumgebung: im Innen- und Außenbereich, im Erdreich, in Wannen, Leitungen, Umgebungstemperatur und chemischer Belastung.
• Menge und Lieferung: Gesamtmeter, Rollenlänge, Zielhafen und gewünschtes Lieferfenster.
• Dokumentation: Prüfberichte, Zertifikate, Packliste und etwaige Inspektionsanforderungen Dritter.

Senden Sie diese Angaben mit Ihrer Anfrage und wir bestätigen Ihnen das Modell, die Konstruktion und die Lieferzeit. Individuelle Adern, Farben, Längen und Mantelmischungen können nach Zeichnung oder Muster gefertigt werden.

Häufig gestellte Fragen

Was ist der Unterschied zwischen Steuerkabeln und Instrumentenkabeln?

Steuerkabel übertragen Schalt- und Verriegelungssignale bei 450/750 V und sind auf mechanische Robustheit ausgelegt, oft mit vielen Adern. Instrumentenkabel übertragen analoge oder digitale Signale mit niedrigem Pegel bei 300/500 V und legen Wert auf niedrige Kapazität, hohe Isolation und wirksame Abschirmung, um die Messgenauigkeit zu schützen.

Können Sie Kabel für Frequenzumrichter liefern?

Ja. Unser 1-kV-Stromkabel mit variabler Frequenz ist symmetrisch aufgebaut und abgeschirmt, um Gleichtaktstörungen und Spannungsspitzen zwischen Wechselrichter und Motor zu begrenzen. Wir bestätigen die Antriebsleistung, die Kabellänge und die Auslegungsmethode, bevor wir die Abschirmung und die Leiterklasse auswählen.

Welchen Temperaturbereich deckt Ihr Industriekabel ab?

Standardkabel aus PVC, PE und halogenfreiem Polyolefin sind für eine Leitertemperatur von 70 °C ausgelegt; XLPE-Steuerleitungen bis 90°C. Für Hochtemperaturzonen liefern wir silikonkautschukisolierte Kabel bis 180 °C und fluorkunststoffisolierte Kabel bis 200 °C bei Installationstemperaturen bis -20 °C.

Produzieren Sie kundenspezifische Aderzahlen und Mantelfarben?

Wir fertigen sowohl Standard- als auch kundenspezifische Industriekabel. Aderzahlen von 2 bis 61, Sonderquerschnitte, spezifische Farbfolgen, Aufdrucke und alternative Mantelmischungen können nach Kundenzeichnung oder Muster gefertigt werden.

Welche Informationen werden für ein genaues Angebot benötigt?

Geben Sie das Modell oder die Konstruktion, den Spannungspegel, die Leitergröße, die Aderzahl, das Isolations- und Mantelmaterial, die Abschirmungs- oder Panzerungsanforderungen, die besonderen Leistungsanforderungen, die Menge, die Rollenlänge und den Lieferort an. Mit diesen Angaben bestätigen wir den Bau und erstellen ein Angebot.

Wie werden Industriekabel verpackt und geliefert?

Die Lieferung der Kabel erfolgt auf Holz- oder Stahlspulen mit Längen- und Trommelmarkierung, geschützt für den Seetransport. Die Lieferzeit für Standard-Industriekabel beträgt in der Regel etwa 7 bis 10 Tage nach Bestätigung, je nach Menge und Materialverfügbarkeit.
