Nennspannung 1 kV Stromkabel mit variabler Frequenz

Produktname: Nennspannung 1 kV Stromkabel mit variabler Frequenz

1-Implementierungsstandards

Q/320282DJD009-2025

2-Produkt-Modell

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP usw.

3- Spannungsniveau

0,6/1kV

4-Produktspezifikationen

Anzahl der Kerne

Spezifikation

Anzahl der Kerne

Spezifikation

Hauptleitungskern

Neutraler Kern

Hauptleitungskern

Neutraler Kern

3 3

4mm 2

1(0,75) mm 2

3 3

70 mm2

10 mm²

6 mm 2

1,5(1) mm 2

95 mm 2

16 mm 2

10 mm²

2,5(1,5) mm 2

120 mm²

25 mm 2

16 mm 2

4(2,5) mm 2

150 mm²

35（25）mm 2

25 mm 2

6（4）mm 2

185 mm²

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm2

10 mm²

300 mm 2

50 mm2

Anzahl der Kerne

Spezifikation

3

1,5 mm 2 ~ 300 mm 2

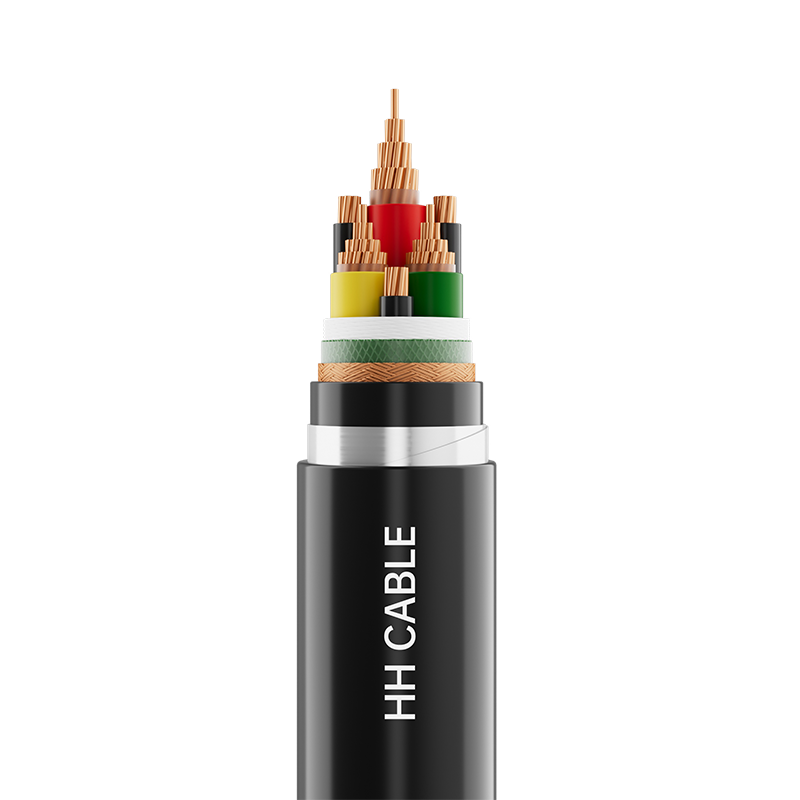

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Runde verdichtete oder unverdichtete Kupferleiter, Kupferleiter – Klasse 1, Klasse 2, Klasse 5;

Feuerschutzschicht (falls vorhanden)

Glimmerband

Isolierung

Isolierung aus Polyvinylchlorid, Isolierung aus vernetztem Polyethylen oder Silikonkautschuk

Füllung

Nicht hygroskopisches Netzfüllseil aus Polypropylen

Kabelwickelband

Vlies- oder Polypropylenband

Metallabschirmung

Kupferdrahtgeflecht oder lose gewickelter Kupferdraht oder Umhüllung (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband).

Innenhülle (falls vorhanden)

Geprägtes Polypropylenband oder Mantelmaterial (Silikonkautschuk oder Polyvinylchlorid oder Polyethylen oder halogenfreies, raucharmes, flammhemmendes) Material

Isolierhülse (falls vorhanden)

Polyvinylchlorid oder Polyethylen oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial oder Silikonkautschuk

Rüstung (falls vorhanden)

Verzinktes Stahlband oder verzinkter Stahldraht oder geflochtener verzinkter Stahldraht

Außenmantel

Polyvinylchlorid oder Polyethylen oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial oder Silikonkautschuk

6-Draht-Aderidentifizierung

6.1 Isolierungsfärbung oder Farbbandkennzeichnung:

3-adriges Kabel: gelb, grün, rot oder nach Kundenwunsch;

3 3-adriges Kabel: 3 Hauptadern: gelb, grün, rot oder nach Kundenwunsch, 3 neutrale Adern: gelbgrün oder schwarz oder nach Kundenwunsch.

Hinweis: Vernetzte Polyethylenisolierungen können durch Farbstreifen oder Isolierungsfärbung unterschieden werden.

6.2 Digitale Identifizierung der mehradrigen Kabelisolierung:

3-adriges Kabel: 1, 2, 3 oder nach Kundenwunsch;

3 3-adriges Kabel: 3 Hauptadern: 1, 2, 3 oder nach Kundenwunsch, 3 neutrale Adern: 0 oder nach Kundenwunsch.

7-Mantelfarbe

Schwarz oder nach Kundenwunsch

8-Besondere Leistungsanforderungen

Flammhemmende A/B/C-Klasse, feuerbeständig, termitenbeständig, nagetierbeständig, UV-beständig, ölbeständig, verschleißfest, hochtemperaturbeständig usw.

9- Eigenschaften der Kabelanwendung

9.1 Die maximal zulässige Dauernenntemperatur des Kabelleiters im Normalbetrieb:

PVC-Isolierung: 70℃; XLPE-Isolierung: 90℃; Silikonkautschuk-Isolierung: 180℃.

9.2 Die maximal zulässige Temperatur des Kabelleiters während eines Kurzschlusses (Dauer nicht länger als 5 Sekunden) beträgt: Polyvinylchlorid-Isolierung: 160 °C; Isolierung aus vernetztem Polyethylen: 250°C; Silikonkautschuk-Isolierung: 350 °C.

9.3 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen

9.4 Mindestbiegeradius bei der Kabelverlegung:

9.4.1 Einadriges, ungepanzertes Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 20-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels.

9.4.2 Einadriges armiertes Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels.

9.4.3 Mehradrige ungepanzerte Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels.

9.4.4 Mehradrige armierte Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 10-fache des Außendurchmessers des Kabels.

9,5-Kabel werden häufig in Stromversorgungssystemen verwendet, die zu Motoren mit variabler Frequenz von 0,6/1 kV und darunter passen und eine effiziente und stabile Kraftübertragung und -steuerung ermöglichen. Seine hervorragende Abschirmung, Anti-Interferenz-Eigenschaften und Anpassungsfähigkeit an hohe Frequenzen gewährleisten einen sicheren und stabilen Betrieb von Motoren mit variabler Frequenz in komplexen elektromagnetischen Umgebungen.
