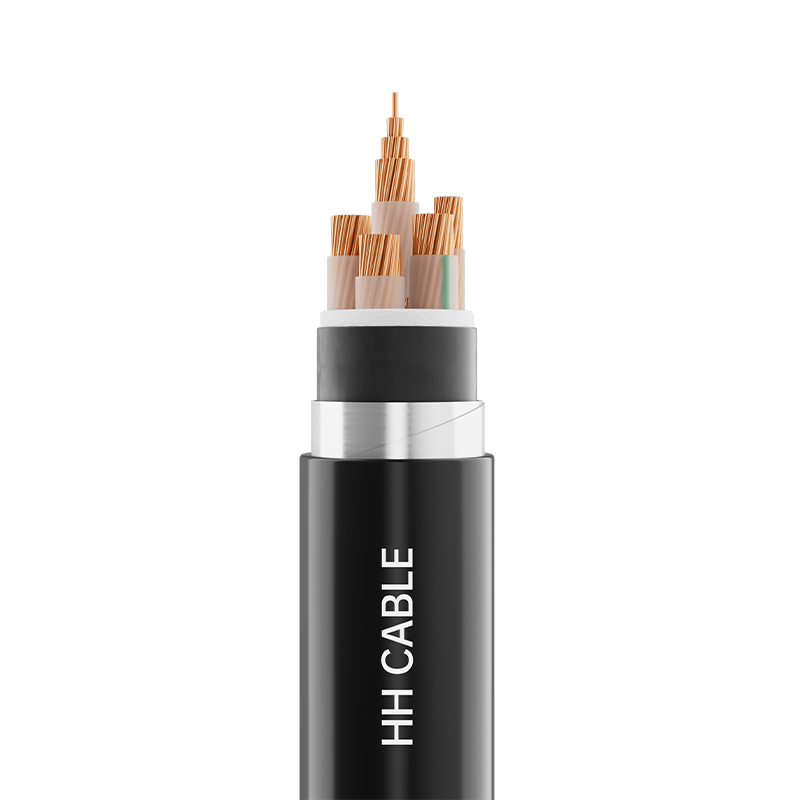

1,8–3 kV und darunter, vernetzte, mit Polyethylen isolierte Stromkabel

Produktname: 1,8/3 kV und darunter, mit vernetztem Polyethylen isolierte Stromkabel

1-Implementierungsstandards

GB/T2706.1-2020

2-Produkt-Modell

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 usw.

3- Spannungsniveau

1,8/3 kV, 0,6/1 kV

4-Produktspezifikationen

Anzahl der Kerne

Spezifikation

Kupferleiter

Leiter aus Aluminium oder Aluminiumlegierung

1-5

1,5 mm 2 ～630 mm 2

1,5 mm 2 ～630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ～630 mm 2

6 mm 2 ～630 mm 2

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Runde verdichtete oder unverdichtete (Kupfer oder Aluminium oder Aluminiumlegierung) Leiter, Kupferleiter – Klasse 1, Klasse 2, Klasse 5; Aluminiumleiter – Klasse 1, Klasse 2

feuerbeständige Schicht (falls vorhanden)

Glimmerband

Isolierung

Isoliermaterial aus vernetztem Polyethylen

Füllung (falls vorhanden)

Nicht hygroskopisches, netzartiges Füllseil aus Polypropylen

Kabelwickelband (falls vorhanden)

Vlies- oder Polypropylenband

Metallabschirmung (falls vorhanden)

Kupferbandumwicklung oder Kupferdrahtumwicklung

Innenhülle (falls vorhanden)

Geprägtes Polypropylenband oder Ummantelungsmaterial (Polyvinylchlorid oder Polyethylen oder halogenfreies, raucharmes, flammhemmendes Material).

Isolierhülse (falls vorhanden)

PVC- oder Polyethylen- oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial

Rüstung (falls vorhanden)

Edelstahlband oder Aluminiumband oder Aluminiumlegierungsband oder verzinktes Stahlband oder Edelstahldraht oder Aluminiumdraht oder Aluminiumlegierungsdraht oder verzinkter Stahldraht

Außenmantel

PVC- oder Polyethylen- oder halogenfreies, raucharmes, flammhemmendes Mantelmaterial

6-Draht-Aderidentifizierung

6.1 Isolierungsfärbung oder Farbbandkennzeichnung:

1-adriges Kabel: natürliche Isolationsfarbe oder nach Kundenwunsch

2-adriges Kabel: rot, blau; 3-adriges Kabel: gelb, grün, rot;

4-adriges Kabel: gelb, grün, rot, blau;

5-adriges Kabel: gelb, grün, rot, blau, gelbgrün zweifarbig oder schwarz oder nach Kundenwunsch;

3 1-adriges Kabel: gelb, grün, rot, blau;

3 2-adriges Kabel: gelb, grün, rot, blau, gelbgrün, zweifarbig oder schwarz oder nach Kundenwunsch;

4 1-adriges Kabel: gelb, grün, rot, blau, gelbgrün zweifarbig oder schwarz oder nach Kundenwunsch.

Hinweis 1: Gelb, Grün und Rot werden für die Hauptleitungsader und Blau für die Neutralleitungsader verwendet.

6.2 Digitale Identifizierung der mehradrigen Kabelisolierung:

2-adriges Kabel: 0, 1; 3-adriges Kabel: 1, 2, 3; 4-adriges Kabel: 0, 1, 2, 3;

4-adriges Kabel: 0, 1, 2, 3, 4;

Hinweis 2: Die Zahlen sollten weiß sein oder den Kundenanforderungen entsprechen, wobei 1, 2, 3 für die Hauptadern, 0 für den Neutralleiter und bei 5-adrigen Kabeln die Zahl 4 für Spezialleiter (einschließlich Erdungsleiter) steht.

7-Mantelfarbe

Schwarz oder nach Kundenwunsch

8-Besondere Leistungsanforderungen

Flammhemmend A/B/C-Klasse, feuerbeständig, raucharm und halogenfrei, termitensicher, nagetiersicher, UV-beständig, ölbeständig usw.

9- Eigenschaften der Kabelanwendung

9.1 Die maximal zulässige Dauertemperatur des Kabelleiters im Normalbetrieb beträgt 90 °C.

9.2 Bei einem Kurzschluss (Dauer nicht länger als 5 Sekunden) beträgt die maximal zulässige Temperatur des Kabelleiters 250 °C.

9.3 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen

9.4 Mindestbiegeradius für die Kabelinstallation

9.4.1 Einadriges, ungepanzertes Kabel:

Der minimale Kabelbiegeradius während der Installation sollte nicht weniger als das 20-fache des Kabelaußendurchmessers betragen.

Der minimale Kabelbiegeradius nach der Installation sollte nicht weniger als das 15-fache des Kabelaußendurchmessers betragen.

9.4.2 Einadriges armiertes Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels.

9.4.3 Mehradrige ungepanzerte Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 15-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels.

9.4.4 Mehradrige armierte Kabel:

Der minimale Biegeradius des Kabels während der Installation: nicht weniger als das 12-fache des Außendurchmessers des Kabels;

Der minimale Biegeradius des Kabels nach der Installation: nicht weniger als das 10-fache des Außendurchmessers des Kabels.

9,5-Kabel werden häufig in Stromverteilungssystemen mit 0,6/1 kV und 1,8/3 kV verwendet. Das Kabel eignet sich für die feste Verlegung im Innen- und Außenbereich oder für die direkte Verlegung in Rohrleitungen, Kabeltrassen, Leitungen und Kabelgräben. Mit Metallband gepanzerte Kabel können mechanischen Kräften standhalten, jedoch keinen nennenswerten Spannungen. Metalldrahtgepanzerte Kabel halten mechanischen Kräften und erheblichen Spannungen stand. Ein ungepanzertes Kabel kann Zug oder Druck nicht standhalten.
