Produktname: 450/750 V PVC-isoliertes Steuerkabel

1-Implementierungsstandards

GB/T9330-2020

2-Produkt-Modell

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP usw.

3- Spannungsniveau

450/750V

4-Produktspezifikationen

Gitter

Modell a

Leiter-Nennquerschnitt mm2

0.5

0.75

1.0

1.5

2.5

Anzahl der Kerne

KVV, KVVP und andere Serien

—

2~61

2~19

2-10

KVVP2, KVVP3, KVVP4 und andere Serien

—

4~61

4~19

4-10

KVV22, KVVP2-22 und andere Serien

—

7~61

4~61

4~19

4-10

K VV 32 und andere Serien

—

19~61

7~61

4~19

4-10

KVVR und andere Serien

2~61

—

KVVRP und andere Serien

2~61

2~48

—

Hinweis: 1. Der Spezifikationsbereich von flammhemmenden Kabeln, feuerfesten Kabeln und deren kombinierten Kabeln ist derselbe wie der der oben genannten entsprechenden Modelle.

2. Die empfohlenen Kernnummernreihen sind: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 und 61 Kerne.

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Massiver Kupferleiter der Klasse 1 oder runder Kupferlitzenleiter der Klasse 2 oder weicher Kupferleiter der Klasse 5

Feuerschutzschicht (falls vorhanden)

Glimmerband

Isolierung

PVC-Isoliermaterial

Füllung

Nicht hygroskopisches Netzfüllseil aus Polypropylen

Kabelwickelband

Vliesstoff oder Polyesterband

Metallabschirmung

Kupferdrahtgeflecht oder (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband) Umwicklung

Innenhülle (falls vorhanden)

Geprägtes Polypropylenband oder Mantelmaterial (Polyvinylchlorid oder Polyethylen).

Isolierhülse (falls vorhanden)

Mantelmaterial PVC oder Polyethylen

Rüstung (falls vorhanden)

Verzinktes Stahlband oder verzinkter Stahldraht

Außenmantel

Mantelmaterial PVC oder Polyethylen

6-Draht-Aderidentifizierung

6.1 Identifizierung der Isolierungsfarbe:

6.1.1 Wenn farbige Isolierung zur Kennzeichnung isolierter Drahtadern verwendet wird, darf jede isolierte Drahtader nur eine Farbe verwenden, mit Ausnahme der Kombinationsfarbe Grün/Gelb.

6.1.2 Die Farben der Isolationsader eines mehradrigen Kabels dürfen nicht grün und gelb sein, da es sich hierbei nicht um kombinierte Farben handelt.

6.1.2 Bei grün/gelb isolierten Drahtadern muss eine Farbe mindestens 30 % und nicht mehr als 70 % der Oberfläche des isolierten Drahtkerns bedecken, und die andere Farbe muss den Rest bedecken und durchgehend einheitlich sein.

6.1.4 Das bevorzugte Farbspektrum für die Isolationsfärbung von Kabeln mit fünf oder weniger Adern ist wie folgt:

2 Adern: kein bevorzugtes Farbspektrum; 3 Adern: grün/gelb, blau, braun oder blau, schwarz, braun;

4 Adern: grün/gelb, blau, schwarz, braun oder blau, schwarz, braun, grau oder orange;

5-adrig: grün/gelb, blau, schwarz, braun, grau oder orange, oder blau, schwarz, braun, grau, orange oder andere verschiedene Farben.

6.1.5 Wenn besondere Anforderungen an die Chromatographie bestehen, können die Angebots- und Nachfrageparteien entsprechend den Kundenanforderungen verhandeln und festlegen.

6.2 Digitale Isolierungsidentifikation:

6.2.1 Kabel mit sieben oder mehr Adern müssen durch Nummern gekennzeichnet sein. Die Isolierung muss die gleiche Farbe haben und numerisch von der Innenschicht zur Außenschicht in natürlicher Reihenfolge angeordnet sein, beginnend mit dem isolierten Kern Nr. 1 (schwarze Isolierung mit weißer Beschriftung wird empfohlen), mit Ausnahme des grün/gelben isolierten Kerns (falls vorhanden).

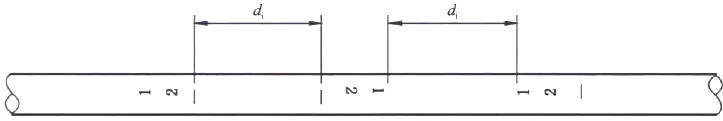

6.2.2 Wenn das Zeichen aus einer einzelnen Zahl besteht, sollte unter der Zahl eine horizontale Linie hinzugefügt werden. Wenn das Zeichen aus zwei Zahlen besteht, sollten diese vertikal angeordnet werden und unter der letztgenannten Zahl eine horizontale Linie hinzugefügt werden. Der Abstand di zwischen zwei benachbarten Zahlengruppen sollte nicht größer als 50 mm sein. Die Anordnung der digitalen Identifikationsschilder ist in der folgenden Abbildung dargestellt:

7-Mantelfarbe

Schwarz oder nach Kundenwunsch

8-Besondere Leistungsanforderungen

Flammhemmende A/B/C-Klasse, feuerbeständig, termitenbeständig, nagetierbeständig, UV-beständig, beständig gegen niedrige Temperaturen, beständig gegen Mineralöl usw.

9- Eigenschaften der Kabelanwendung

9.1 Die maximal zulässige Dauertemperatur des Kabelleiters im Normalbetrieb beträgt 70 °C.

9.2 Die maximal zulässige Temperatur des Kabelleiters während eines Kurzschlusses (Dauer nicht länger als 5 Sekunden) beträgt 160 °C.

9.3 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen

9.4 Mindestbiegeradius bei der Kabelverlegung:

9.4.1 Weichstrukturkabel:

Der Biegeradius darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen.

9.4.2 Ungepanzerte Kabel:

Der Biegeradius darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen.

9.4.3 Gepanzerte und metallgeschirmte Kabel:

Der Biegeradius darf nicht weniger als das 12-fache des Außendurchmessers des Kabels betragen.

9.5 Dieses Kabel wird häufig in Steuer-, Signalübertragungs-, Überwachungs- und Schutzschaltungssystemen mit einer Nennspannung von 450/750 V und darunter verwendet, um einen sicheren, stabilen und effizienten Betrieb elektrischer Systeme zu gewährleisten. Es kann fest installiert und im Innen- und Außenbereich verwendet oder direkt in Kabelrohren und Kabelgräben vergraben werden.
