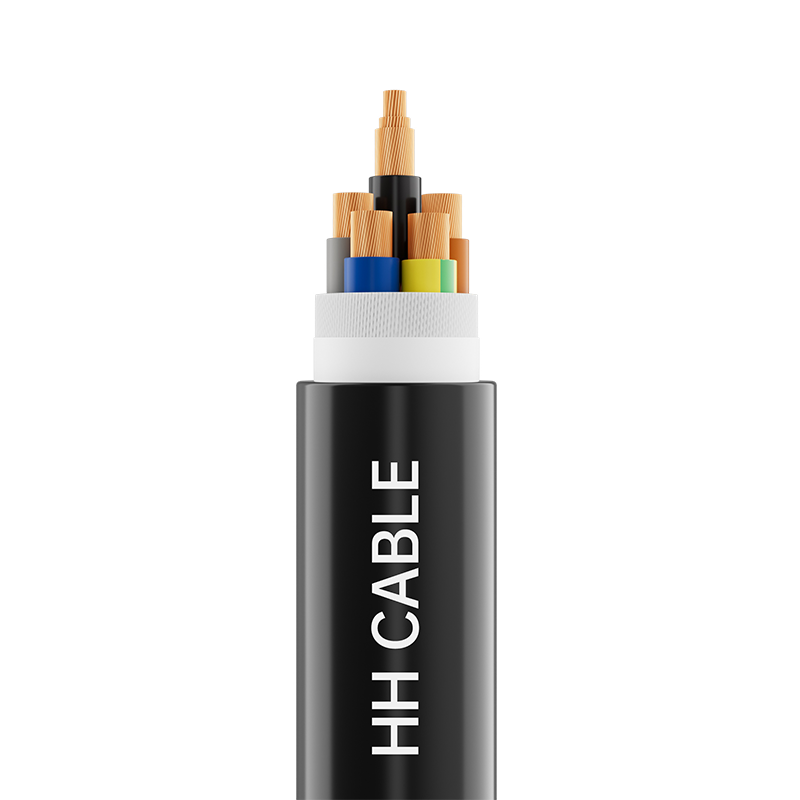

Umweltfreundliche Drähte und Kabel für die Festverkabelung von 450–750 V und darunter

Produktname: Umweltfreundliche Drähte und Kabel für die feste Verkabelung von 450–750 V und darunter

1-Implementierungsstandards

Q/320282DJD006-2021

2-Produkt-Modell

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS usw.

3- Spannungsniveau

450/750 V, 300/500 V, 300/300 V

4-Spezifikationskategorie

Spannungsniveau

Modell

Spezifikation

450/750V

WDZ-BYJ, WDZ-BY usw.

1,5 mm 2 ~ 400 mm 2

WDZ-BYJR, WDZ-BYR usw.

1,5 mm 2 ～240 mm 2

WDZ-RYJ, WDZ-RY usw.

1,5 mm 2 ～240 mm 2

300/500V

WDZ-BYJ, WDZ-BY usw.

0,5 mm 2 ～1,0 mm 2

WDZ-RY, WDZ-RY usw.

0,5 mm 2 ～1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY usw.

0,75 mm2 ~ 10 mm2

Spannungsniveau

Modell

Anzahl der Kerne

Spezifikation

300/500V

WDZ-RYJYJB, WDZ-RYYB usw.

2

0,75 mm 2 ～1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY usw.

2-5

0,75 mm 2 ～2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP usw.

2

0,5 mm 2 ~ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS usw.

2

0,5 mm 2 ~ 6 mm 2

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Massiver Kupferleiter der Klasse 1 oder runder Kupferlitzenleiter der Klasse 2 oder weicher Kupferleiter der Klasse 5

Feuerfeste Schicht (falls vorhanden)

Glimmerband

Isolierung

Isoliermaterial aus vernetztem Polyethylen oder Polyolefin oder vernetztem Polyolefin

Füllung (falls vorhanden)

Nicht hygroskopisches Netzfüllseil aus Polypropylen

Kabelwickelband (falls vorhanden)

Raucharmes, halogenfreies Klebeband oder Glasfaserband oder Polyesterband

Metallabschirmung (falls vorhanden)

Kupferdrahtgeflecht

Außenmantel (falls vorhanden)

Mantelmaterial aus Polyolefin oder vernetztem Polyolefin

6-Draht-Aderidentifizierung

6.1 Identifizierung der Isolierungsfarbe:

6.1.1 Wenn farbige Isolierung zur Kennzeichnung isolierter Drahtadern verwendet wird, darf jede isolierte Drahtader nur eine Farbe verwenden, mit Ausnahme der Kombinationsfarbe Grün/Gelb.

6.1.2 Die Farben der Isolationsader eines mehradrigen Kabels dürfen nicht grün und gelb sein, da es sich hierbei nicht um kombinierte Farben handelt.

6.1.2 Bei grün/gelb isolierten Drahtadern muss eine Farbe mindestens 30 % und nicht mehr als 70 % der Oberfläche des isolierten Drahtkerns bedecken, und die andere Farbe muss den Rest bedecken und durchgehend einheitlich sein.

6.1.4 Die Das bevorzugte Farbspektrum für die Isolationsfärbung von Kabeln mit fünf oder weniger Adern ist wie folgt:

1 Kern und 2 Kern: keine Präferenz für das Farbspektrum;

3 Adern: grün/gelb, blau, braun oder braun, schwarz, grau;

4 Adern: grün/gelb, braun, schwarz, grau oder blau, braun, schwarz, grau;

5-adrig: grün/gelb, blau, braun, schwarz, grau oder blau, braun, schwarz, grau, schwarz.

6.1.5 Wenn besondere Anforderungen an die Chromatographie bestehen, können die Angebots- und Nachfrageparteien entsprechend den Kundenanforderungen verhandeln und festlegen.

6.2 Digitale Isolierungsidentifikation:

6.2.1 Die Isolationsadern von Kabeln mit mehr als zwei Adern dürfen auch durch Nummern gekennzeichnet werden. Die Isolierung sollte die gleiche Farbe haben und in natürlicher Reihenfolge von der Innenschicht zur Außenschicht angeordnet sein, beginnend mit dem Isolierungskern Nr. 1 (es wird empfohlen, weiße Zahlen auf die schwarze Isolierung zu drucken), mit Ausnahme des grün/gelben Isolierungskerns (falls vorhanden).

6.2.2 Wenn das Zeichen aus einer einzelnen Zahl besteht, sollte unter der Zahl eine horizontale Linie hinzugefügt werden. Wenn das Zeichen aus zwei Zahlen besteht, sollten diese vertikal angeordnet werden und unter der letztgenannten Zahl eine horizontale Linie hinzugefügt werden. Der Abstand di zwischen zwei benachbarten Zahlengruppen sollte nicht größer als 50 mm sein. Die Anordnung der digitalen Identifikationsschilder ist in der folgenden Abbildung dargestellt:

7-Mantelfarbe

Schwarz oder nach Kundenwunsch

8-Besondere Leistungsanforderungen

Flammhemmende A/B/C-Klasse, feuerbeständig, termitenbeständig, nagetierbeständig, UV-beständig, beständig gegen niedrige Temperaturen, beständig gegen Mineralöl usw.

9- Eigenschaften der Kabelanwendung

9.1 Die maximal zulässige Langzeit-Nenntemperatur für den Kabelleiter im Normalbetrieb beträgt: Polyolefin-Isolierung: 70 °C; vernetzte Polyethylen-Isolierung oder vernetzte Polyolefin-Isolierung: 90 °C.

9.2 Die maximal zulässige Temperatur des Kabelleiters während eines Kurzschlusses (Dauer nicht länger als 5 Sekunden) beträgt: Polyolefin: 160 °C; vernetzte Polyethylen-Isolierung oder vernetzte Polyolefin-Isolierung: 250 °C.

9.3 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen

9.4 Mindestbiegeradius bei der Kabelverlegung:

Der minimale Biegeradius von Kabeln mit einem Außendurchmesser von weniger als 25 mm: nicht weniger als das Vierfache des Außendurchmessers des Kabels;

Der minimale Biegeradius von Kabeln mit einem Außendurchmesser von mindestens 25 mm: nicht weniger als das 6-fache des Außendurchmessers des Kabels.

9.5 Diese Serie spezifiziert umweltfreundliche Drähte und Kabel für die Verkabelung mit einer maximalen Spannung von 450/750 V. Sie werden häufig in Bereichen mit hohen Sicherheits- und Umweltanforderungen eingesetzt, beispielsweise im Schienenverkehr, in Flughäfen, Hochhäusern, Einkaufszentren und Krankenhäusern, für elektrische Beleuchtung und interne Verkabelung, Elektrogeräte, elektrische Geräte, Instrumente und Messgeräte, Steuergeräte, elektronische Geräte und automatische Geräte. Zu den Installationsmethoden gehören feste Verkabelung, Installation im Innen- oder Außenbereich oder die Einbettung in Leitungen oder ähnliche geschlossene Systeme.
