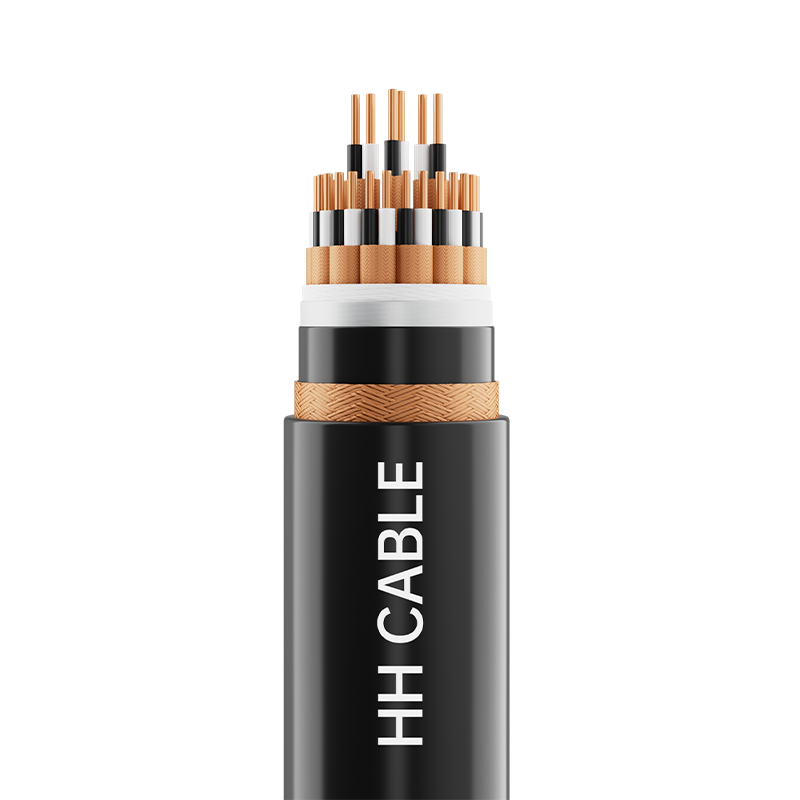

300–500 V hoch- und niedrigtemperaturbeständige Computer- und Instrumentenkabel

Produktname: 300–500 V hoch- und niedrigtemperaturbeständige Computer- und Instrumentenkabel

1-Implementierungsstandards

TICW 6-2009

2-Produkt-Modelll

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 usw.

3- Spannungsniveau

300/500V

4-Produktspezifikationen

Gitter

Model

Leiter-Nennquerschnitt mm2

Struktur der Verkabelungskomponenten

Lane-Gruppe

Dreizeilige Gruppe

Vierleitergruppe

Isolierung aus Silikonkautschuk

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Isolierung aus Fluorkunststoff

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Massiver Kupferleiter der Klasse 1 oder runder Kupferlitzenleiter der Klasse 2 oder weicher Kupferleiter der Klasse 5

Feuerschutzschicht (falls vorhanden)

Glimmerband

Isolierung

Isoliermaterial aus Silikonkautschuk oder Fluorkunststoff

Twisted-Pair-, Gruppen- oder Stern-Twist-Band (falls verfügbar)

Polyesterband oder Vliesstoff

Individuelle Abschirmung (falls vorhanden)

Kupferdrahtgeflecht oder (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband) Umwicklung oder Aluminium-Kunststoffband-Umwicklung aus Kupferdrahtgeflecht-Verbundabschirmung

Füllung

Nicht hygroskopisches, netzartiges Füllseil aus Polypropylen

Kabelwickelband

Vliesstoff oder Polyesterband

Gesamtschirmung (falls vorhanden)

Kupferdrahtgeflecht oder (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband) Umwicklung oder Aluminium-Kunststoffband-Umwicklung aus Kupferdrahtgeflecht-Verbundabschirmung

Außenmantel

Mantelmaterial aus Silikonkautschuk oder Fluorkunststoff

6-Draht-Aderidentifizierung

Kabelkomponenten werden durch die Farbgebung der Isolierung identifiziert und zur Unterscheidung der Adern innerhalb der Paare (Gruppen) werden unterschiedliche Farben verwendet. Zur Unterscheidung und Identifizierung der Adergruppen oder je nach Kundenwunsch können unterschiedliche Farbspektren, Farbbänder oder Zahlen verwendet werden.

7-Mantelfarbe

Schwarz oder nach Kundenwunsch

8-Besondere Leistungsanforderungen

Flammhemmende A/B/C-Klasse, hohe und niedrige Temperaturbeständigkeit usw.

9- Eigenschaften der Kabelanwendung

9.1 Die maximal zulässige Dauernenntemperatur des Kabelleiters im Normalbetrieb:

Isolierung aus Silikonkautschuk: 180℃; Fluoroplastic insulation: 200℃.

9.2 Die Temperatur der Kabelinstallation sollte nicht unter -20 °C liegen

9.3 Mindestbiegeradius für die Kabelverlegung:

Bei nicht armierten Kabeln oder flexiblen, mit Kupferdraht geflochtenen Kabeln gilt: Der Biegeradius darf nicht weniger als das Sechsfache des Außendurchmessers des Kabels betragen.

Kabel mit Kupferband-, Kupfer-Kunststoffband- oder Aluminium-Kunststoffband-Abschirmung:

Der Biegeradius darf nicht weniger als das 12-fache des Außendurchmessers des Kabels betragen.

9.4 Dieses Kabel wird häufig in Instrumentierungs- und Steuerungssystemen (ICS) für die industrielle Automatisierung, verteilten Steuerungssystemen (DCS) und speicherprogrammierbaren Steuerungen (SPS) verwendet, die in Umgebungen mit hohen oder niedrigen Temperaturen und einer Nennspannung von 300/500 V betrieben werden. Als Verbindungsleitung zwischen elektronischen Computern, industriellen Automatisierungsinstrumenten, Sensoren und Aktoren ermöglicht es die automatische Steuerung analoger und digitaler Signalsysteme wie Erkennung, Steuerung, Alarm und Verriegelung und überträgt analoge und digitale Signale wie Erkennung, Steuerung, Verriegelung und Alarmierung von Prozessvariablen in Produktionsanlagen. Es weist eine hervorragende Beständigkeit gegen Magnetfeldinterferenzen, elektrostatische Interferenzen sowie Insekten- und Vogelschäden auf. Es kann im Innen- und Außenbereich, direkt im Erdreich oder in Kabelkanälen und Gräben installiert werden.
