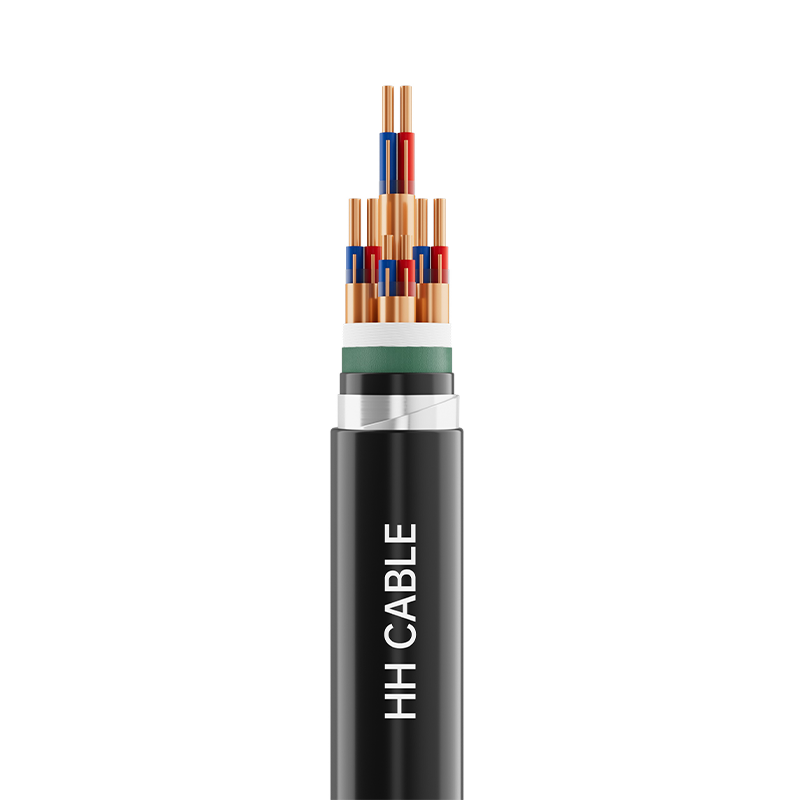

300–500 V Computer- und Instrumentenkabel

Produktname: 300–500 V Computer- und Instrumentenkabel

1-Implementierungsstandards

TICW 6-2009, BS5308

2-Produkt-Modelll

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 usw.

3- Spannungsniveau

300/500V

4-Produktspezifikationen

Gitter

Model

Leiter-Nennquerschnitt mm2

Struktur der Verkabelungskomponenten

Lane-Gruppe

Dreizeilige Gruppe

Vierleitergruppe

Polyethylen-Isolierung, Polyvinylchlorid-Isolierung, vernetzte Polyethylen-Isolierung, halogenfreie, raucharme Polyolefin-Isolierung

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Isolierung aus Silikonkautschuk

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Isolierung aus Fluorkunststoff

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Beschreibung der Kabelstruktur

Kabelstruktur

Materialbeschreibung

Dirigent

Massiver Kupferleiter der Klasse 1 oder runder Kupferlitzenleiter der Klasse 2 oder weicher Kupferleiter der Klasse 5

Feuerbeständige Schicht (falls vorhanden）

Glimmerband

Isolierung

Polyvinylchlorid oder Polyethylen oder vernetztes Polyethylen oder halogenfreies raucharmes Polyolefin

Twisted-Pair-, Gruppen- oder Stern-Twist-Band (falls verfügbar)

Polyesterband oder Vliesstoff

Individuelle Abschirmung (sofern vorhanden)

Kupferdrahtgeflecht oder (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband) Umwicklung oder Aluminium-Kunststoffband-Umwicklung und Kupferdrahtgeflecht-Verbundabschirmung

Füllung

Nicht hygroskopisches, netzartiges Füllseil aus Polypropylen

Kabelwickelband

Vliesstoff oder Polyesterband

Gesamtschirmung (falls vorhanden)

Kupferdrahtgeflecht oder (Kupferband oder Kupfer-Kunststoffband oder Aluminium-Kunststoffband) Umwicklung oder Aluminium-Kunststoffbandumwicklung und Kupferdrahtgeflecht-Verbundabschirmung

Innenmantel oder Isolierhülse (falls vorhanden)

Polyvinylchlorid (PVC), Polyethylen (PE) oder halogenfreie, raucharme Polyolefin-Ummantelungsmasse

Rüstung (falls vorhanden)

Verzinktes Stahlband oder verzinkter Stahldraht

Außenmantel

Polyvinylchlorid oder Polyethylen oder halogenfreies raucharmes Polyolefin

6-Draht-Aderidentifizierung

Kabelkomponenten werden durch die Farbgebung der Isolierung identifiziert und zur Unterscheidung der Adern innerhalb der Paare (Gruppen) werden unterschiedliche Farben verwendet. Zur Unterscheidung und Identifizierung der Adergruppen oder je nach Kundenwunsch können unterschiedliche Farbspektren, Farbbänder oder Zahlen verwendet werden.

7-Mantelfarbe

Schwarz oder nach Kundenwunsch

8-Besondere Leistungsanforderungen

Flammhemmend A/B/C-Klasse, feuerbeständig, raucharm und halogenfrei, termitensicher, nagetiersicher, UV-beständig, mineralölbeständig usw.

9- Eigenschaften der Kabelanwendung

9.1 Die maximal zulässige Dauernenntemperatur des Kabelleiters im Normalbetrieb:

PVC-Isolierung, Polyethylen-Isolierung, raucharme, halogenfreie Polyolefin-Isolierung: 70 °C; Isolierung aus vernetztem Polyethylen: 90°C.

9.2 Die Kabelinstallationstemperatur sollte nicht unter 0 °C liegen

9.3 Mindestbiegeradius für die Kabelverlegung:

Bei nicht armierten Kabeln oder flexiblen, mit Kupferdraht geflochtenen Kabeln gilt: Der Biegeradius darf nicht weniger als das Sechsfache des Außendurchmessers des Kabels betragen.

Kabel mit Kupferband- oder Kupfer-Kunststoff-Bandschirm oder Aluminium-Kunststoff-Bandschirm oder Stahlbandarmierung oder Stahldrahtarmierung:

Der Biegeradius darf nicht weniger als das 12-fache des Außendurchmessers des Kabels betragen.

9.4 Dieses Kabel wird häufig in industriellen Automatisierungs-, Instrumentierungs- und Steuerungssystemen (ICS), verteilten Steuerungssystemen (DCS) und speicherprogrammierbaren Steuerungen (SPS) mit einer Nennspannung von 300/500 V verwendet. Als Verbindungsleitung zwischen elektronischen Rechnern, industriellen Automatisierungsinstrumenten, Sensoren und Aktoren ermöglicht es die automatische Steuerung analoger und digitaler Signalsysteme wie Erkennung, Steuerung, Alarm und Verriegelung und überträgt analoge und digitale Signale wie Erkennung, Steuerung, Verriegelung und Alarm für Prozessvariablen in Produktionsanlagen. Es verfügt über eine hervorragende Beständigkeit gegen Magnetfeldinterferenzen und elektrostatische Interferenzen und ist resistent gegen Insekten- und Vogelschäden. Es kann im Innen- und Außenbereich, direkt im Erdreich oder in Kabelkanälen und Gräben installiert werden.
